恒温水浴的温度检测

返回列表 来源:未知 发布日期:2019-05-27 14:22【
随着科技的进步、工业的发展,温度的测量和控制对于相关仪器、设备的正常运行具有重大意义,所以测温、控温技术的发展对于工业化具有很大的促进作用,在化工产业的石油产品运动粘度检测中,恒温水浴同样需要高精度的检测与控制。PT100传感器在测温领域具有精度高、稳定性好、可靠性强等优点,被广泛应用于工业化及实验仪器中。因此,上海昌吉地质仪器有限公司在本文提出了采用查表方式的测温方法,使用PID调节、smith预估算法补偿的精准控温的系统设计。该设计可明显提高温度测量精度和控制精度,确保恒温水浴温度保持在设定值±0.1℃范围内。

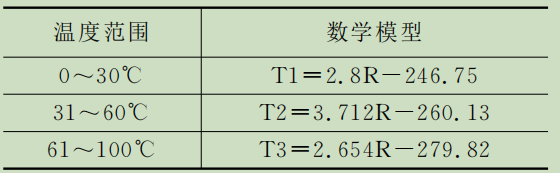

                                                                   表1 温度测量数学建模

1 温度测量方法
PT100电阻的电阻值和温度具有线性关系 ,不同的温度会转换成PT100两端不同的电压信号,电压信号通过A/D换得到对应的A/D值,所以可以根据电路中实测的A/D值以查表的方式计算相应的温度值。在较大的温度范围内,PT100电阻与温度的线性关系不一致,而在某段小范围内,两者的线性关系较好,因此,在系统中采用查表与分段数学建模相结合的方法计算得出较精确的温度值。算法将测温范围 分 成0℃~30℃,31℃~60℃,61℃~100℃3段。在每段温度区间内,对A/D采集到的电压温度信号值的大小与PT100阻值大小的关系根据实际情况进行数学建模。分段数学模型如表1所示。根据此数学模型得到测量理论误差小于0.1℃,实际测量过程中温度最大偏差量也小于0.1℃,满足系统测量精度要求。
以上内容仅供参考,欢迎大家到上海昌吉地质仪器有限公司咨询购买相关产品。
