由于沥青材料是一种极其复杂的高分子非晶态混合物，没有固定的溶点，所以从固态到液态有一个很宽的温度转变过程。为了表征沥青的感温性，需选择其温度间隔中的一个条件温度作为软化点。 目前主要有环球法、公式法、水银法、方块法和方块落水法等，但最常用的是环与球法。环与球法是我国现行测定沥青软化点的标准方法.该法是将沥青试样注于内径铜环中，环上置一重(3.5±0.05)g的钢球，以(5±0.5)℃/min的速度进行加热，使沥青试样逐渐软化，在钢球荷重作用下，沥青下沉达规定距离(25.4mm)时为止，此时的温度称为软化点。因沥青软化点对温度较敏感，实验室现有的软 化点测定仪器，需要将冰块溶解在水中达到（5±0.5）℃实验条件，费时较长，且这对于平时做实验较少的学生来说，易产生误差。在长期实验教学工作中发现很多沥青针入度的影响因素，研究以试验数据为基础，对影响软化点的试验方法进行了分析，探讨沥青软化点测定的影响因素，并提出纠正措施。目的在于减少实验误差，又可以加深学生对理论教学内容的深化理解。
1 实验部分
1.1 实验原料
YL-SBS70,YL-AH70,ZT-SBS70(1),ZT-SBS-70。4种沥青原料性质如表1。

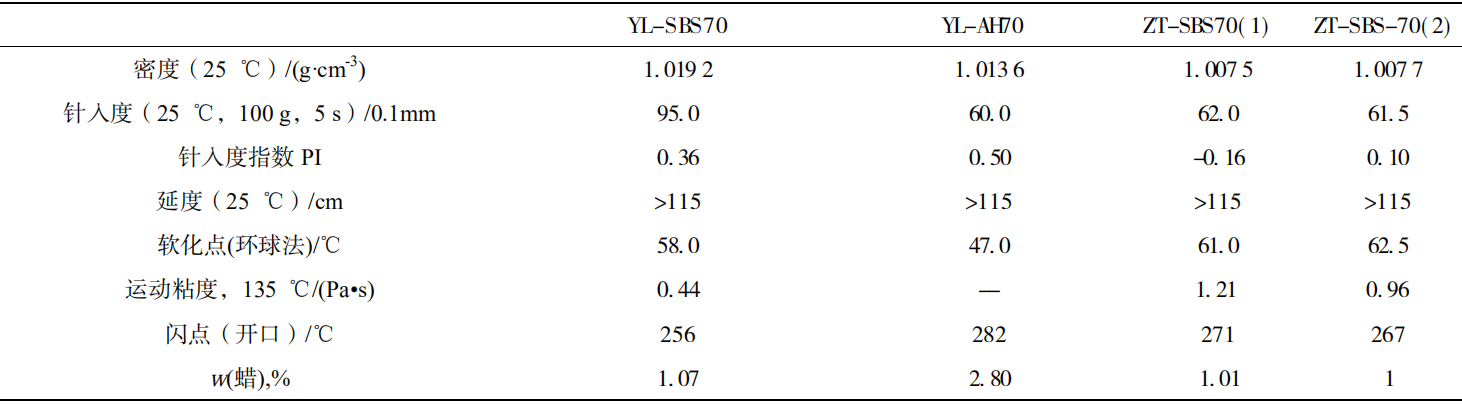

表1 4种沥青原料性质
1. 2 实验仪器
沥青软化点测定仪
1.3 实验方法
测定方法参考GB/T4507-1999进行。方法概要为：置于锥性黄铜环中两块沥青圆片，在加热介质中以一定速度加热，每块沥青片上置有一只钢球，当试样软化到使两个放在沥青上的钢球下落25mm距离时温度的平均值。
2 沥青软化点试验结果影响因素
沥青经过加热逐渐从固体或粘稠不易流动的物质，变为较软或粘滞性较低的液体，其中间没有明显的熔点或状态的急剧变化，是逐渐进行的。由于这个原因，软化点是在规定了钢球重量、几何尺寸、钢球坠落高度、加热介质的升温速度等固定的、严格条件下进行的，以取得可以相互比较的结果，其中任何因素都会影响检测结果。 软化点的测定值与试样的预处理方法和时间、水浴的搅拌、升温速率、测温方法及升温速度、加热介质起始温度、钢球重量变化密切相关。此处主要讨论升温速率、底板隔离剂厚度、加热介质是否降温至5℃对软化点测定的影响。

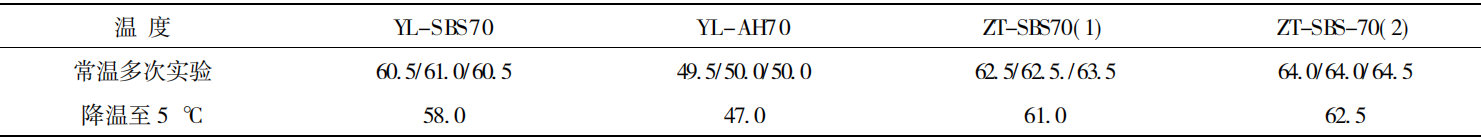

表 4 加热介质是否降温至 5 ℃对软化点测定的影响
2.1 升温速率对软化点测定的影响
在其他条件不变时，改变升温速率，测定沥青软化点2.3加热介质是否降温至5℃对软化点测定的影响 加热介质常温下开始实验，及降温至5实验测定结果见表2。由表2可以看出，如果不降温至5℃开始实验，测定的软化点偏高。 沥青软化点的试验方法条件性强，影响软化点测定的因素很多，为确保试验结果的准确性，必须严格执行试验方法，不得偏离试验方法。
3 结论
（1）若升温速率大于国家标准，测定的软化点偏高；若升温速率小于国家标准，测定的软化点偏低。
（2）底板隔离剂涂抹过厚，会使软化点测定结果偏小。
（3）不降温至5℃开始实验，测定的软化点偏高。
