软化点影响因素分析
一、下支撑板形状的影响
置于肩或锥状黄铜环 中两块水平沥青 圆片，在加热介质 中以一定升温速率加热 ，每块沥青片上置有一只钢
球，当包有沥青的钢球触及下支撑板时 ，分别记录温度计所显示的温度 。在 GB／T4507—2014中对支撑板
有尺寸 要求 ，但在 JTGE20—2011／T0606中对支撑板没有要求，那么不同的厂家生产的仪 器的支撑板形状
各异 ，有长条 形也有圆或椭 圆形 ，不 同形状 的支撑板 对水 流的影响也 不尽相同。通过实验得出结果 ：圆
或椭 圆形 的支撑板 比 长条形的偏高 1℃左右。造成这种结果 的原因经分析主 要是沥青软化点仪的温度传感
器按要求被放置在支架的 中心孔中，但加热器一般为环状，当加热器加热时，形状 较大的圆或椭圆形支撑板
对热水流的上升有一定的阻挡 作用 ，较热 的水流只能沿支撑板边缘 上升后再下降到支 撑板的上方 ，那么此
时支架孔 中的温度 传感器就会较支 架上的样品先接触到热的水流 ，同时随着沥青 和钢球受 热发生形变后 ，
温度传感器和样品之间的温度差会变得 更大。当支撑板形状为细长条形时，受热上升的热水流 受到的阻碍作
用相对较小，温度传感器和样品几乎可以 同时被加热，故小尺寸的支撑板对沥青软化点温度的测 量影响较小 。
二、液浴介质的影响
GB／T4507—2014和 JTGE20—2011／T0606中都规定试样软化点在 80％以下时采用新煮沸过的蒸馏水试
样软化点在 80℃以上时采用甘油。在实际操作过程中，当蒸馏水温度达到 70℃以上时，蒸馏水会产生大量
的气 泡附着在样品、加热器 、温度传感器 、杯壁等表面上，此时 气泡 的存在会影响到软化点温度 的测量 ，
而这个影响是 不确定的。甘油相对蒸馏水 而言 ，其粘度要大且导热系 数较小 ，如果在低于 80℃ 的情况下
使用，那么在测量过 程中对样 品受热下降所产生的阻力也较大 ，最终校准测 得的软化点温度也会较高。
三、搅拌的影响
沥青软化点仪开启搅 拌功能时，在磁力转子的作用下 ，会在液浴介质 中形成液 流的漩涡。当磁力转子的转
速较高时，液浴介质旋转的效果更加明显 ，同时也会在实验的样品上产生一个 向下 的力 ，这样就会加速沥
青样品 的下坠，最终导致测得的软化点温度偏低。沥青软化点 仪没有开启搅拌功能时，液浴的温场均匀程度
会降低 ，最 终会增大软化点温度测量的不确定度 。

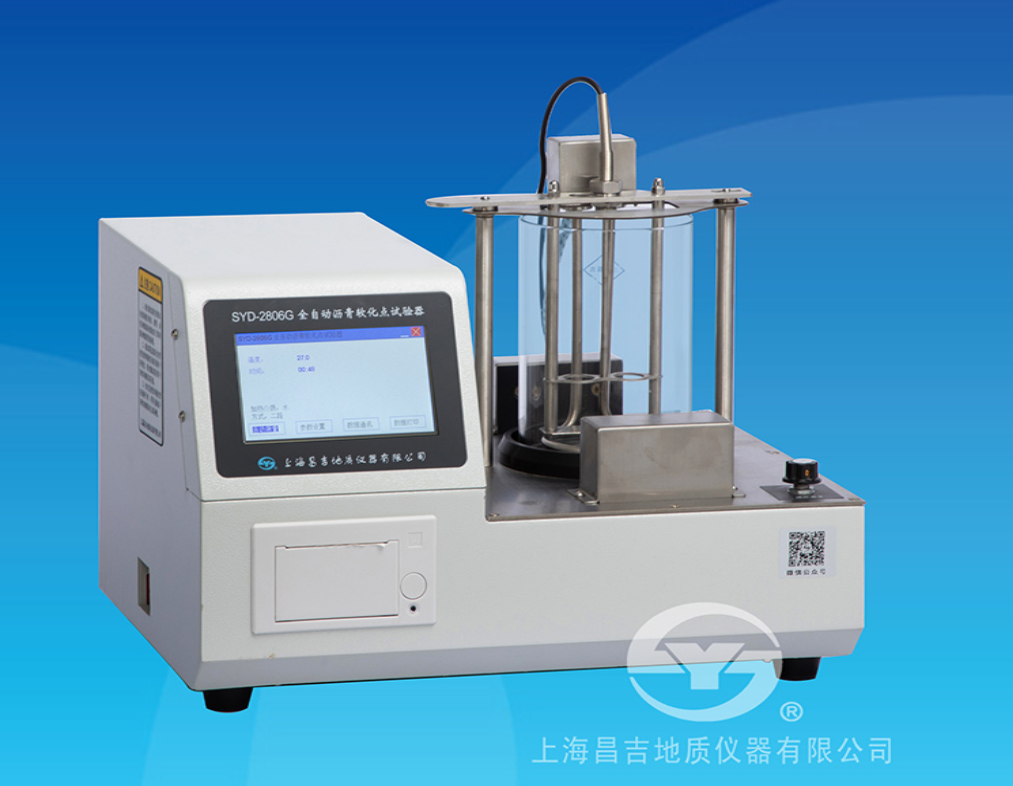

主要技术参数及指标
1、工作电源：AC（220±10%）V50Hz；
2、整机功耗： ≤700W；
3、温度分辨率：0.1℃；
4、测量范围：当试样软化点≤80℃：5℃～80℃；当试样软化点＞80℃：32℃～160℃；
5、升温速率：试验开始三分钟后自动调整至（5±0.5）℃/min；
6、介质搅拌：磁力搅拌，搅拌速度为(0～300)转/分钟；
7、烧杯有效容积： 约1000ml；
8、数据显示：触摸液晶屏显示；
9、通讯接口：RS-232C；
10、适用环境：温度：15℃～35℃，相对湿度：≤85%；
11、外形尺寸：400mm×300mm×250mm（长×宽×高）。
