沥青软化点如何自动检测?

返回列表 来源:未知 发布日期:2019-05-14 13:46【
石油沥青是国家基本建设的重要原材料之一,它广泛地应用在高速公路路面建设沥青质量的好坏直接影响工程项目的质量和服务年限。对于沥青生产单位和以沥青为原料的施工单位来说,沥青软化点的检测是保证沥青质量的重要指标之一。所以,沥青生产单 位和使用沥青的施工单位都急需一种能自动精确检测沥青软化点的装置,来保证沥青生产和工程质量。

自动检测装置的总体设计根据国家标准, 【石油沥青软化点测定法】中提出的要求,沥青软化点自动检测装置必须满足以下几方面的要求
(1)对烧杯内的水或甘油加热温度应该保持每分钟上升5±0.5℃,因此需要采用恒功率控制加热器
(2)沥青软化点不高80℃ 的试样用水作为加热媒体 , 高 于80%试样用甘油作为加热媒体,因此需要对两种加热媒体的加热情况进行区分"
(3)加热前,水 温需要保持在5±0.50.℃或甘油温度保持在305±01℃且恒温15分钟"
(4)为自动检测试样受热下坠达到25.4mm,需要采用光电技术检测沥青软化点,以消除人眼观测误差 。

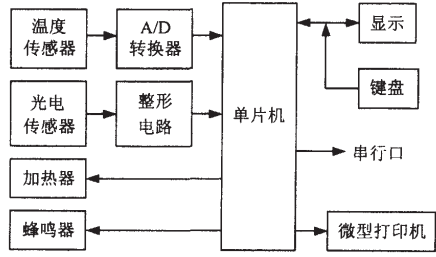

                                    图 1 沥 青 软 化 点 检 测 系 统组成
根据上述四个方面的要求,采用单片机作为核心器件组成沥青软化点自动检测装置,这样可以使沥青软化点的自动检测达到智能化。下面介绍一下软化点自动检测装置的总体设计。图1是软化点检测系统组成原理框图。从图1可以看出,沥青软化点检测系统是由单片机+温度传感器+光电传感器,显示部分,键盘,微型打印机和串行口等组成。单片机是检测系统的核心,负责数据的采集,处理和整个系统的协调工作;温度传感器把烧杯中的水或甘油温度传送到A/D转换器,转换后送到单片机进行数据处理;光电传感器把被检测的沥青试样受热后下坠达到25.4mm的信息通过整形电路送入单片机,以便确定沥青软化点;显示部分把系统运行和操作过程中的信息显示给操作人员,使其能及时了解软化点检测装置的运行情况;键盘是人机对话的必要工具,用它可以在软化点检测装置运行前输入必要的信息;微型打印机用来输出软化点检测结果等相关数据;蜂鸣器用于报警;串行口是为单片机与pc机交换数据而预留的。
