恒温水浴紫外光照射仪研制与应用

返回列表 来源:未知 发布日期:2019-05-09 10:13【
1  恒温水浴紫外光照射仪的设计
仪器研制主要解决三个问题,一是仪器的外形构造,二是仪器的内部装置结构,三是仪器各部分功能协调性与安全。该仪器的整体构造为长方形箱型,内设水浴恒温装置、样品托盘和紫外光源。内部装置的主要功能是必须在恒温水浴条件下进行定量的紫外光照射,同时仪器需要密闭,防止紫外光外泄;样品玻片在样品托盘上水平放置,使样品玻片能被薄层浸浴,紫外光能均匀地照射在样品玻片上。为实现上述目的,恒温水浴紫外光照射仪采用如下设计方案:恒温水浴紫外光照射仪由箱体、紫外光源、支架、发热 管、隔板、样品托盘、玻璃板、橡皮筋组成,见图1。

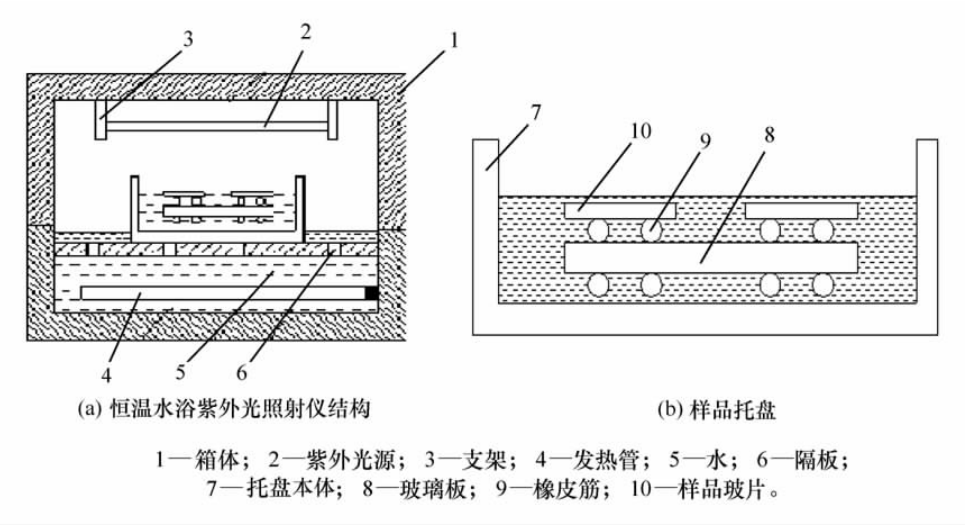

                                                                  图1恒温水浴紫外光照射仪结构示意图
2 恒温水浴紫外光照射仪各部件的作用与具体实施
恒温水浴紫外光照射仪的箱体由不透明材料制成,保证箱体不透光、避免紫外光外泄,对人体造成伤害。箱体内的顶部设有紫外光发射装置,紫外光照射剂量可调。箱体内装有水,水中设有发热管,对水进行加热并保持恒温。样品托盘包括托盘本体、玻璃板和橡皮筋,托盘本体由耐酸耐碱的防腐材料制成,用于盛载样品浸液;玻璃板放在托盘本体内,橡皮筋圈在玻璃板上;每块样品玻片分别架在橡皮筋上,这样使样品玻片与玻璃板之间有一定间隙,方便样品玻片的取出。托盘本体和样品玻片放置在紫外光装置的下方、隔板的上面,隔板有孔,使水充分地接触样品托盘底部,更好地实现恒温水浴的效果;托盘本体底部与紫外光装置需要保持一定距离,以确保紫外光能够均匀照射到样品托盘上。

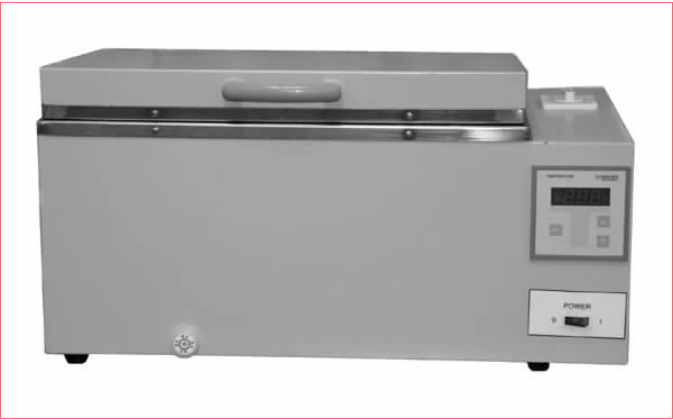

                                图2恒温水浴紫外光照射仪实物图
3 恒温水浴紫外光照射仪的使用效果
恒温水浴紫外光照射仪(见图2)经过反复研制和测试,已经获得成功。仪器经过大范围连续使用和反复检测,结果显示整机外形美观、实用,内部设置的恒温水浴性能稳定,紫外光照射均匀,剂量强度稳定,样品托盘放置灵活,操作方便,使用安全。目前,该恒温水浴紫外光照射仪已经获得国家发明专利一项和国家实用新型专利2项,并进行了批量生产和应用。

4 结束语
恒温水浴紫外光照射仪经过反复研制与测试,已经解决了整体构造设计、内部设置结构的功能与安全问题,并获得了国家发明专利和国家实用新型专利保护。该仪器经过反复多次对人的外周血淋巴细胞姊妹染色单体实验教学的应用,表明整机使用性能稳定,操作方便,安全实用,样品玻片处理均匀,姊妹染色单体染色清晰,色差明显,分辨率高,实验成功率高,已达到了项目的预期目标。
